비휘발성 메모리의 핵심, 낸드플래시(NAND Flash)의 모든 것: 원리부터 최신 기술 트렌드까지
스마트폰, SSD, 메모리 카드 등 현대 IT 기기에서 빼놓을 수 없는 핵심 부품이 바로 낸드플래시(NAND Flash) 메모리입니다. 전원이 꺼져도 데이터가 사라지지 않는 비휘발성 특성을 가지며, 대용량화가 유리해 데이터 폭발의 시대를 지탱하는 중추적인 역할을 하고 있습니다. 본 글에서는 낸드플래시의 기본 작동 원리부터 구조적 진화, 그리고 최신 기술 동향까지 상세히 파헤쳐 보겠습니다.
목차
- 1. 낸드플래시 메모리의 정의 및 특징
- 2. 플래시 메모리 셀(Cell)의 기본 구조
- 3. 낸드플래시의 데이터 저장 및 삭제 원리
- 4. 노어(NOR) 플래시 vs 낸드(NAND) 플래시 비교
- 5. 데이터 집적도 향상 기술: SLC, MLC, TLC, QLC, PLC
- 6. 2D 평면에서 3D 수직 적층(V-NAND)으로의 패러다임 전환
- 7. 결론 및 향후 전망
1. 낸드플래시 메모리의 정의 및 특징
낸드플래시(NAND Flash)는 전원이 공급되지 않아도 저장된 데이터가 지워지지 않는 비휘발성(Non-volatile) 반도체 메모리의 일종입니다. 컴퓨터의 주기억장치로 쓰이는 DRAM이 전원이 꺼지면 데이터가 날아가는 휘발성 메모리인 것과 대조적입니다.
- 비휘발성 메모리: 전원 차단 시에도 데이터를 영구적으로 보존할 수 있어 스토리지(Storage) 용도로 적합합니다.
- 높은 집적도: 셀을 직렬로 연결하는 구조적 특징 덕분에 칩 면적당 더 많은 데이터를 저장할 수 있어 대용량화에 유리합니다.
- 블록 단위 작업: 데이터의 읽기와 쓰기는 페이지(Page) 단위로 수행되지만, 삭제는 더 큰 단위인 블록(Block) 단위로 수행된다는 독특한 특징이 있습니다.

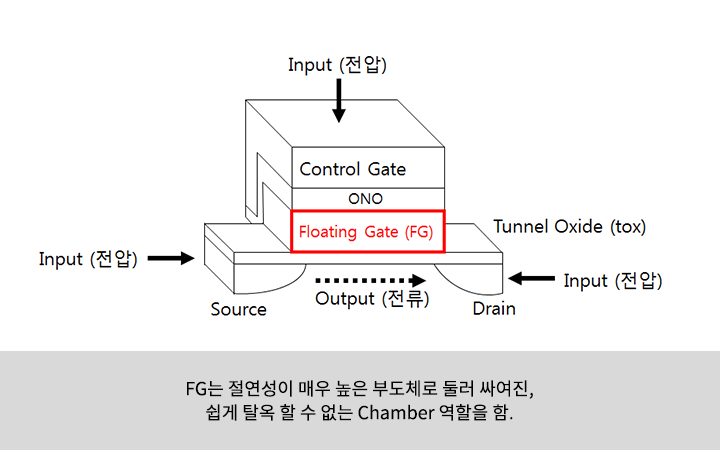

2. 플래시 메모리 셀(Cell)의 기본 구조
낸드플래시의 가장 기본 단위인 '셀(Cell)'은 일반적인 MOSFET(메모리가 아닌 시스템 반도체에 쓰이는 트랜지스터)과 유사하지만, 데이터를 저장할 수 있는 특별한 층이 추가되어 있습니다. 전통적인 2D 플래시에서는 부유 게이트(Floating Gate) 방식을 사용해 왔으며, 최근 3D 플래시에서는 전하 트랩형(Charge Trap Flash, CTF) 방식을 주로 사용합니다.
- 제어 게이트(Control Gate): 전압을 인가하여 셀의 읽기, 쓰기, 삭제 동작을 제어하는 전극입니다.
- 플로팅 게이트 / 전하 트랩층: 전자가 실제로 갇혀서 데이터(0 또는 1)를 기록하는 공간입니다. 부유 게이트는 전도성 도체를, CTF는 부도체(절연체)를 활용하여 전자를 붙잡아 둡니다.
- 터널 절연막(Tunnel Oxide): 전자가 기판에서 전하 저장층으로 이동할 때 통과하는 얇은 절연막으로, 전자가 쉽게 빠져나가지 못하도록 장벽 역할을 합니다.
- 소스(Source) 및 드레인(Drain): 전자의 유입과 유출이 일어나는 통로입니다.
3. 낸드플래시의 데이터 저장 및 삭제 원리
낸드플래시는 전자의 이동을 통해 데이터의 '0'과 '1' 상태를 구분합니다. 이 과정은 양자역학적 터널링 효과(Fowler-Nordheim Tunneling)를 기반으로 합니다.
- 쓰기 동작 (Program): 제어 게이트에 높은 정(+)의 전압을 가하면, 기판(Substrate)에 있던 전자들이 터널 절연막을 뚫고 전하 저장층으로 이동합니다. 전자가 채워지면 문턱 전압(Threshold Voltage)이 높아지며, 이 상태를 데이터 '0'으로 인식합니다.
- 삭제 동작 (Erase): 기판에 높은 정(+)의 전압을 가하고 제어 게이트에 0V 또는 부(-)의 전압을 가하면, 전하 저장층에 있던 전자들이 다시 기판으로 빠져나갑니다. 이 상태를 데이터 '1'(기본 초기화 상태)로 인식합니다.
- 읽기 동작 (Read): 제어 게이트에 특정 읽기 전압을 가해 전류가 흐르는지 여부를 판단합니다. 전하 저장층에 전자가 채워져 있으면 전류가 흐르지 않고, 비어 있으면 전류가 흐르게 되어 데이터를 판별합니다.
4. 노어(NOR) 플래시 vs 낸드(NAND) 플래시 비교
플래시 메모리는 셀의 배열 방식에 따라 노어(NOR) 형태와 낸드(NAND) 형태로 나뉩니다. 노어 플래시는 셀이 병렬로 연결되어 있고, 낸드 플래시는 직렬로 연결되어 있습니다. 이 구조적 차이로 인해 성능과 용도에서 큰 차이가 발생합니다.
| 구분 | 노어 플래시 (NOR Flash) | 낸드 플래시 (NAND Flash) |
|---|---|---|
| 셀 연결 방식 | 병렬 (Parallel) | 직렬 (String) |
| 읽기 속도 | 매우 빠름 (바이트 단위) | 보통 (페이지 단위) |
| 쓰기/삭제 속도 | 느림 | 빠름 |
| 집적도 (용량) | 낮음 (대용량화 어려움) | 높음 (대용량화 유리) |
| 칩 면적 및 가격 | 큼 / 비쌈 | 작음 / 저렴함 |
| 주요 용도 | 셋톱박스, 라우터 Firmware 저장 등 | SSD, 스마트폰, USB 메모리 등 |
5. 데이터 집적도 향상 기술: SLC, MLC, TLC, QLC, PLC
낸드플래시는 하나의 셀에 몇 비트(Bit)의 데이터를 저장할 수 있느냐에 따라 종류가 나뉩니다. 전압을 세분화하여 제어함으로써 동일한 면적에서 저장 용량을 획기적으로 늘리는 기술입니다.
- SLC (Single Level Cell): 1개의 셀에 1비트 저장. 전압 상태가 2개(0, 1)로 구조가 단순하여 속도가 가장 빠르고 수명(내구성)이 매우 뛰어남으나 가격이 비쌉니다.
- MLC (Multi Level Cell): 1개의 셀에 2비트 저장. 전압 상태 4개 구분. 속도와 수명, 가격의 밸런스가 좋아 과거 고급형 SSD에 쓰였습니다.
- TLC (Triple Level Cell): 1개의 셀에 3비트 저장. 전압 상태 8개 구분. 현재 메인스트림 SSD 시장의 주류를 이루고 있습니다.
- QLC (Quadruple Level Cell): 1개의 셀에 4비트 저장. 전압 상태 16개 구분. 고용량 저가격 스토리지를 구현할 수 있으나, 정밀한 전압 제어가 필요해 상대적으로 수명과 속도가 떨어집니다.
- PLC (Penta Level Cell): 1개의 셀에 5비트 저장. 전압 상태를 무려 32개로 나누어야 하므로 고도의 제어 기술과 에러 정정(ECC) 기술이 요구되며 연구 개발이 진행 중입니다.
6. 2D 평면에서 3D 수직 적층(V-NAND)으로의 패러다임 전환
과거에는 낸드플래시의 용량을 늘리기 위해 평면(2D) 상에서 회로 선폭을 좁히는 미세공정(Scaling)에 집중했습니다. 하지만 선폭이 10나노미터(nm)급 이하로 내려가면서 셀과 셀 사이의 간격이 너무 가까워져 전자가 누설되는 간섭 현상(Cell-to-Cell Interference)이 심화되는 한계에 부딪혔습니다.
- 3D V-NAND의 등장: 이를 극복하기 위해 평면으로 셀을 나열하는 대신, 아파트처럼 수직으로 셀을 높이 쌓아 올리는 3D 구조가 고안되었습니다.
- CTF(Charge Trap Flash) 기술 적용: 기존 전도성 부유 게이트 대신 부도체 성질의 질화막(Silicon Nitride)을 활용하여 전하를 가두는 CTF 방식을 채택함으로써 간섭 문제를 획기적으로 줄였습니다.
- 채널 홀 에칭(Channel Hole Etching): 수십~수백 층으로 쌓은 박막층을 한 번에 정밀하게 뚫어 구멍을 내고 채널을 형성하는 초고난도 공정 기술이 핵심 동력입니다. 최근에는 200층, 300층을 넘는 초고적층 낸드가 양산 및 개발되고 있습니다.
7. 결론 및 향후 전망
낸드플래시 메모리는 인공지능(AI), 빅데이터, 클라우드 컴퓨팅의 발전으로 급증하는 전 세계 데이터 수요를 감당하는 핵심 저장매체입니다. 2D 미세화 한계를 3D 수직 적층 및 CTF 기술로 돌파했듯이, 향후 반도체 업계는 300층 이상의 초고적층 기술과 QLC/PLC 등의 고밀도 셀 제어 기술을 통해 테라바이트(TB)를 넘어 페타바이트(PB) 시대를 향해 나아갈 것입니다. 지속적인 에러 정정 알고리즘(ECC) 및 컨트롤러 기술의 진화가 향후 성능 유지의 중요한 열쇠가 될 것입니다.
